Family Hacking am Sonntag, den 5.11.

Liebe Mitglieder und Freunde der Warpzone,

diesen Sonntag, den 5. November ab 15 Uhr findet wieder das monatliche Family Hacking in der Warpzone statt! Das ist ein offenes Angebot für Kinder ab dem Grundschulalter und ihre Eltern, die Spaß an Technik haben und gemeinsam experimentieren wollen.

Diesmal liegt der Schwerpunkt auf dem “Löten lernen”. Von der einfachen Sägezahnorgel bis zum beleuchteten Schmetterling haben wir einige Lötbausätze vorrätig, die vor Ort zusammen gebaut werden können. Wer schon ein wenig Erfahrung hat, ist natürlich eingeladen, auch Lötprojekte von zu Hause mitzubringen – oder auf einer universellen Lochrasterplatine aufzubauen.

Wir freuen uns auf euch und eure kreativen Ideen!

Das Sägezahnkeyboard, eines der Bausätze. (Bild mit Genehmigung des Autors)
Das Sägezahnkeyboard, eines der Bausätze.
Der bunte Schmetterling, eines der Bausätze. (Bild mit Genehmigung des Autors)
Der bunte Schmetterling.

Neuer mobiler Arbeitsplatz aka “Schlepptop”

Sandzwerg hatte einen defekten Dell XPS Computer mitgebracht. Ein ziemlich abgefahrenes Teil – eine Mischung aus Notebook und Desktopcomputer. Der Besitzer wollte ihn reparieren lassen, doch der Hersteller sagte, es gäbe dafür keine Ersatzteile mehr also bekam er ihn defekt geschenkt. So fand das Gerät seinen Weg in die warpzone, wo es erst einmal unter die Lupe genommen wurde.

Hardware: Core2Duo CPU, 2GB RAM, ATI/AMD X19xx Grafikkarte, 22″ Bildschirm, abnehmbare Bluetooth-Tastatur mit Touchpad und ein mechanisch interessantes, aufklappendes optische Slot-in Laufwerk.

vorläufige Diagnose: Grafikkarte defekt und keine Festplatte eingebaut.

da1l6 konnte die Grafikkarte nach der Demontage aller entfernbaren Komponenten bei sich in der Firma in einem Reflow-Ofen (quasi einem Löt-“Backofen”) neu verlöten, was tatsächlich dazu führte, dass sie wieder funktionierte.

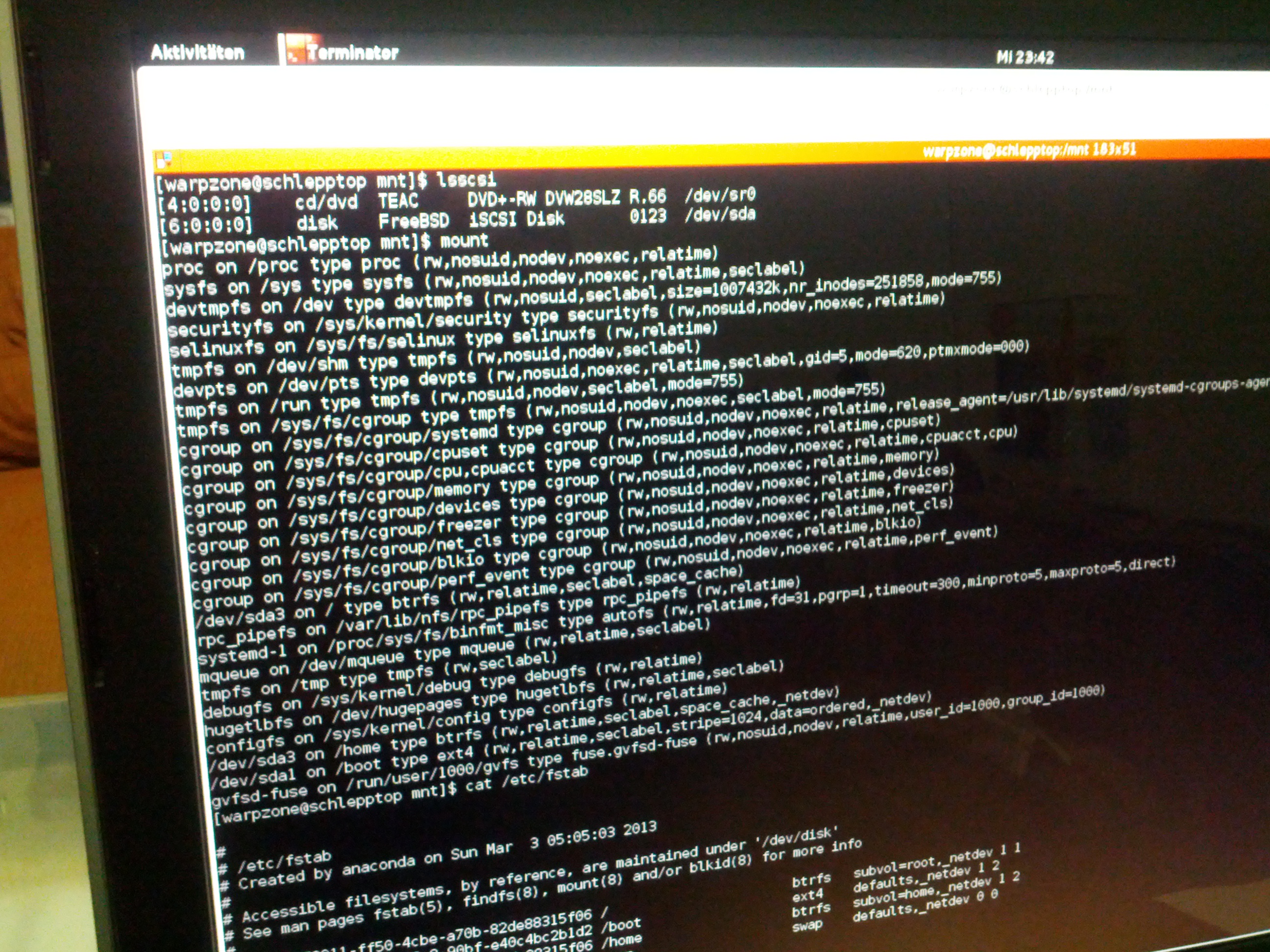

IMG_20130306_234038Die ersten Versuche, ihn via USB-Stick und einigen Live-Distributionen aus unserem warPXE Netzwerkbootsystem machten einen vielversprechenden Eindruck, lediglich die Tastatur zeigte sich zickig und versagte öfters nach einigen Minuten ihren Dienst (das Touchpad allerdings funktionierte dann weiter). Da keine 2,5″ HDD rumlag, und solche Netzwerkkarten (gerade die älteren) nicht besonders schnell sind, wollte ich sehen, ob ihn das Gerät mithilfe von iPXE und einem iSCSI Target auf unserem WarpNAS dazu bekommen vollständig ohne installierten Massenspeicher zu starten. Ich wählte Fedora 18 als Betriebssystem aus, da diese in der Vergangenheit mit dem nativen Installer dazu zu bewegen war, auf extravaganten Datenspeichern installiert werden zu können. Dummerweise wurde bei Release 18 gerade der Installer komplett neu gemacht, was an vielen Stellen wohl ziemlich “in die Hose gegangen” zu sein schien. :-( So gibt es keine Möglichkeit mehr, ein “special storage device” hinzuzufügen wie in der Vergangenheit möglich. In der initramdisk waren aber hinweise auf iSCSI und iBFT zu finden, weshalb wir dem folgenden Trick eine Chance geben wollten. Die Bootreihenfolge so einstellen, dass er erst aus dem Netzwerk einen Boot vom iSCSI Volume versucht, und danach von CD/DVD. Das hat den Effekt, dass die Informationen zum Device in der iBFT (iSCSI Boot Firmware Table) gespeichert werden und vom Installer ausgewertet werden können.

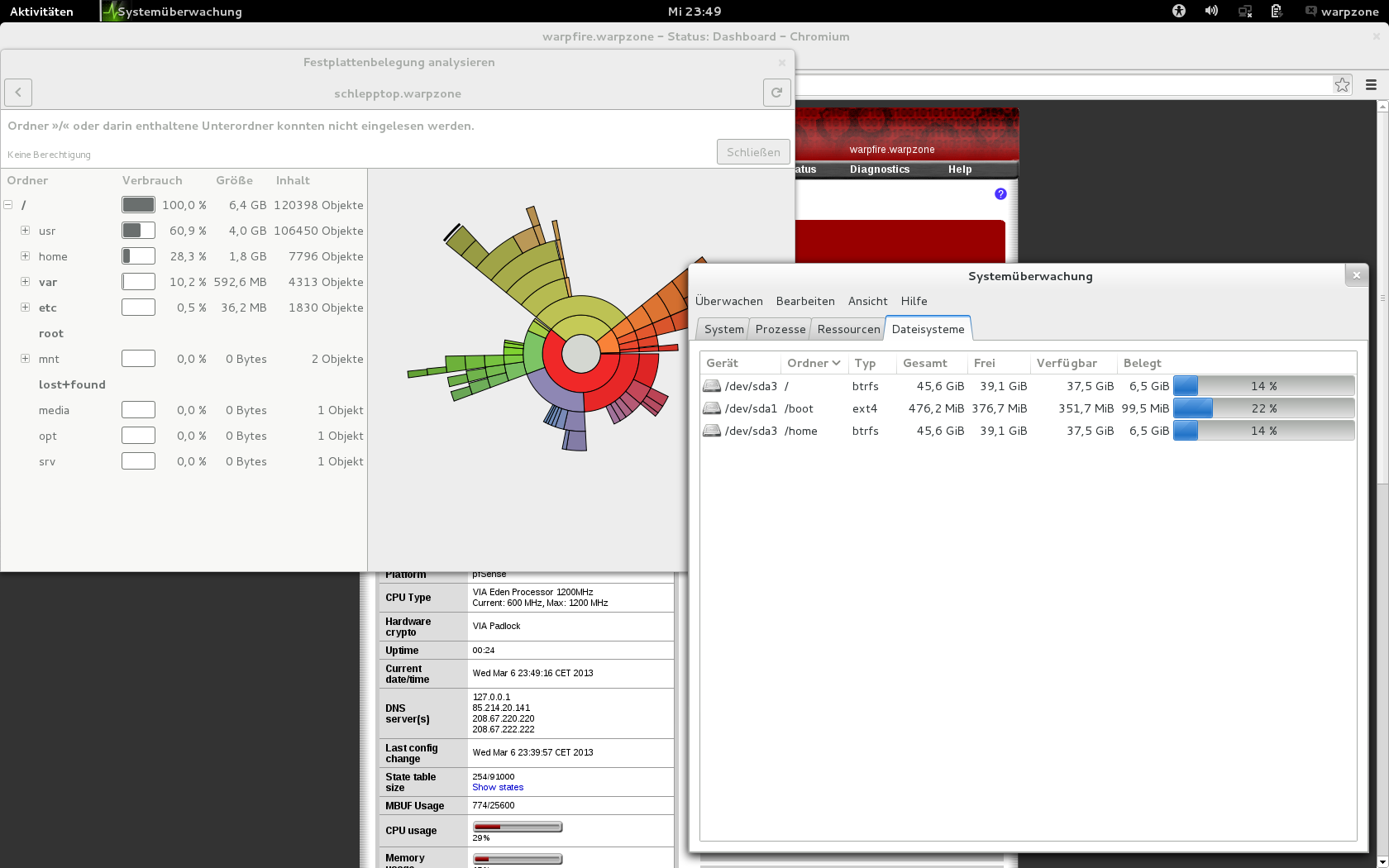

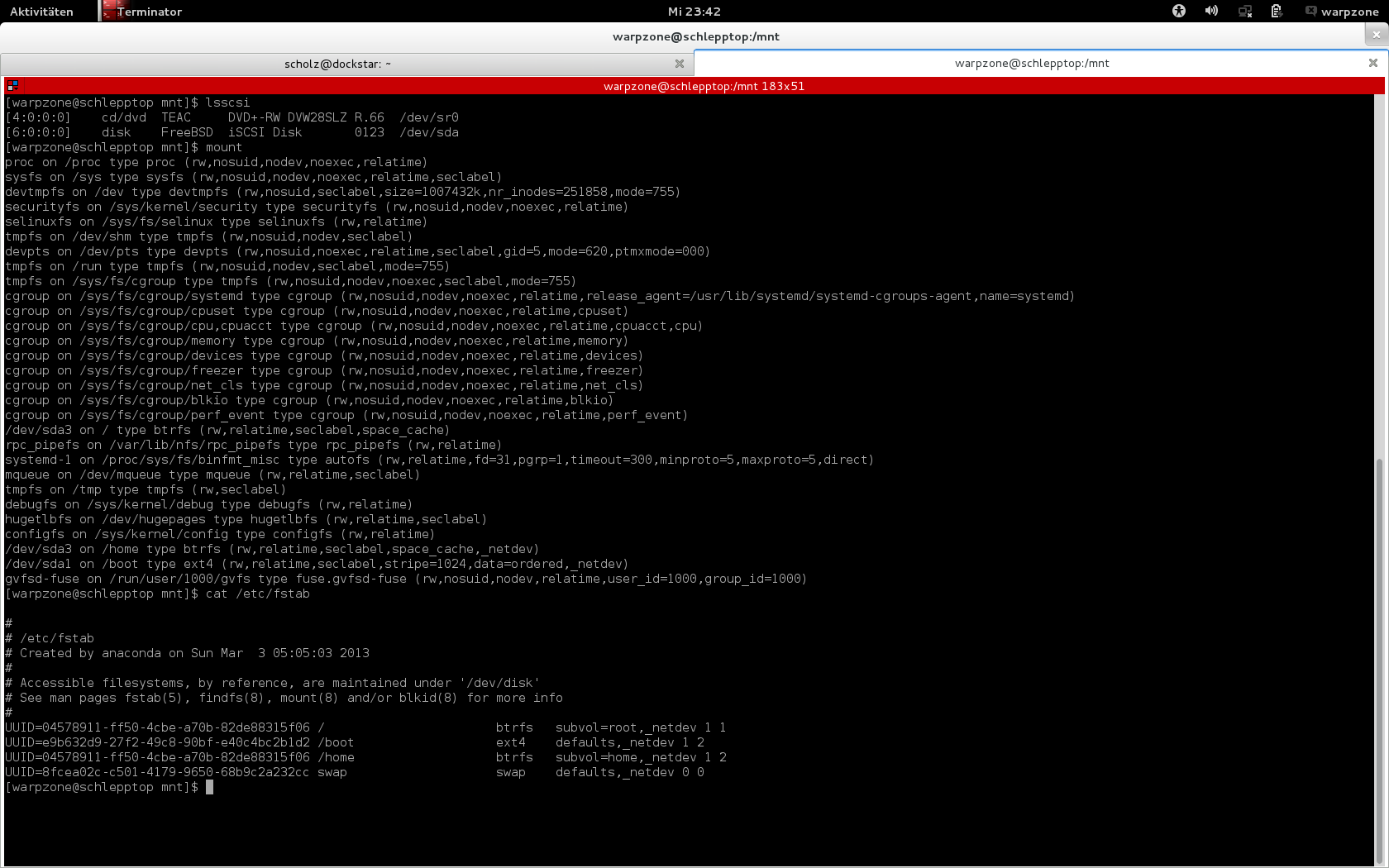

Das hat funktioniert und wir bekamen das “FreeBSD istgt” Volume angezeigt und ich konnte die Installation durchführen. Auch das erste Starten, das einspielen der Systemupdates machte keine Probleme. Erstaunt waren wir ein wenig, wie zügig das System mit der Netzwerkfestplatte reagiert, da Netzwerklatenzen und der theoretische Maximaldurchsatz von etwa Gigabit LAN durchaus langsamer sind als halbwegs aktuelle Festplatten oder gar SSDs. Auch der RAM des FreeNAS Storages ist mit 4GB nicht gerade üppig, anscheinend aber vollkommen ausreichend ;-)

Dieser Rechner kann nun platzsparend zusammengeklappt in der Lounge stehen, und dort wo er benötigt wird aufgebaut werden. Lediglich Netzwerkkabel reinstecken und einschalten (ja er läuft auch ohne Stromkabel auf Akku).

ZoneKopter v2 Prototyp im Test

Nach Prüfung: sieht schlimmer aus, als es war

Die unsanfte Erdung des ersten Prototyps vom ZoneKopter liegt schon eine Weile zurück, war aber äußerst ansehnlich und spektakulär. Leider gibt es davon keine Videodokumentation, weder vom Boden noch aus noch von der sogar am Kopter angebrachten Kamera aus der Luft. :-(
Der Verlust der Orientierung nach einem weitläufigen, großen Looping führte dazu, dass der Kopter zum Abfangen in die falsche Richtung gekippt wurde, gefolgt von einer guten Portion Schub – in der Summe also ca. eine Aufschlaggeschwindigkeit von 40-50 km/h in ein Kunstobjekt aus Kupfer.
Da behaupte einer noch, Kunst habe keine Substanz. :D
Zum Glück sind keine ernsthaften Schäden an Fremdeigentum entstanden, somit musste nicht einmal die Modellflugversicherung einspringen, die jeder Modellflugpilot haben muss, der in Deutschland (und vermutlich auch darüber hinaus) fliegen will.
Den Kopter selbst hat es aber ziemlich desintegriert – dennoch waren die ersten Eindrücke schlimmer als es nach einer Analyse tatsächlich war. Lediglich die Aluausleger sind verbogen, die selbstgedruckte PLA-Centerplate, einige Nylonschrauben (Sollbruchstellen) gebrochen und die Luftschrauben zersplittert. Nur ein Motorregler ist dabei vollständig zerstört worden, die restliche Elektronik ist komplett schadfrei geblieben – und das obwohl keine Vorkehrungen zum Schutz dieser (in Form einer Haube o. Ä.) angebracht waren!

Er fliegt und freut sich aufs Feintuning

Die Aktion hatte aber den Vorteil, dass die übergangsweise verwendeten Motorregler nun durch die für den Zonekopter vorgesehenen ersetzt werden konnten. Diese sind nun aus China eingetroffen und der ZoneKopter Prototyp v2 wurde gestern aufgebaut. Er funktioniert und fliegt wieder und muss sich nun nur noch einer Feineinstellung unterziehen.
Insgesamt ist der Prototyp mittlerweile so weit fortgeschritten, dass der Workshop zum Kopterselbstbau theoretisch in greifbare Nähe gerückt ist. ;-)

OpenWRT auf dem WLAN AP

Der warpzone Access Point (AP) brach in seiner Leistung und Zuverlässigkeit deutlich ein, wenn relativ viele Geräte im WLAN angemeldet und ein Teil parallel im Netzwerk Traffic erzeugt. Wir suchten nach der Ursache des Problems und machten die von TP-Link  verbaute Software als Ursache aus. Wir wollten sehen, wie sich die alternative Firmware OpenWRT auf der Hardware verhält.

Serielle Verbindung zum TL-WA901ND

Serielle Verbindung zum TL-WA901NDAuf der HCL (Hardware Compatibility List) des OpenWRT-Projekts wird das Gerät aufgeführt, (als Hardware-Version v1 und v2) und ist laut derer in beiden Varianten kompatibel. Im Gegensatz zu der v2, kann unser Gerät nicht via Webinterface geflasht werden, somit, muss er aufgemacht werden, einen Hardwarehack versehen bekommen und via serieller Schnittstelle gesteuert werden, um sich per TFTP ein Image zum Flashen laden zu können.

Auf der Seriellen Konsole muss der automatische Start des Kernel durch Eingabe von “tpl” abgebrochen werden. U-Boot lässt einem dazu eine Sekunde Zeit, man muss das also ein wenig geschickt timen..

Das Image, welches wir hier gefunden haben, haben wir auf das warpNAS, das Storage-System der warpzone, kopiert, via TFTP unter dem Dateinamen openwrt.img verfügbar gemacht und wie beschrieben auf das Gerät geflasht.

Nach dem ersten Start von OpenWRT kann man auf der seriellen Konsole das Netzwerk – wie unter Linux üblich – konfigurieren, opkg Paketlisten aktualisieren und das luci Webinterface nachinstallieren. Nun ist der Accesspoint (wie vorher) über Webinterface einstellbar – nur umfangreicher und (hoffentlich) performanter, das wird ein Test dann ergeben – die ersten Messungen sahen jedenfalls vielversprechend aus.



FPV mit dem Multikopter

FPV Setup

FPV Setup

Der heilige Gral des Kopterfliegens ist das Fliegen aus der “Ich”-Perspektive (FPV – First Person View). Dabei ist nicht zwangsläufig eine Sichtverbindung zum Kopter vom Boden aus notwendig – zumindest aus technischer Sicht. In Deutschland sieht die Rechtslage so aus, dass man Modellfluggeräte stets im Sichtbereich des Piloten betrieben werden müssen, aber dennoch hat es Vorteile, ein Livebild vom Kopter runterzufunken – sei es für die private Luftbildfotografie, die Unterhaltung anwesender Schaulustiger oder einfach: “weil es geht” ;-)

Adrian verwendet schon seit Längerem eine HD Hero 2 Kamera um Videos und Bilder in 1080p Qualität in der Luft aufzeichnen zu können. Das Schöne an dieser Kamera ist, dass sie zusätzlich noch nen analogen Ausgang hat, an dem das derzeit aufgezeichnete Videobild anliegt. Daran kann man einen analogen Videotransmitter anschließen kann, der dann wiederum das Bild nach unten funkt. Hier braucht man es nur noch mit einem (vorzugsweise akkubetriebenen) Anzeigegerät ausgeben lassen. – idealerweise einem Monitor oder einer Videobrille. Im Praxistest haben wir dazu ein Notebook mit einer USB TV-Karte genommen – allerdings führt das ständige Konvertieren des Signals zu einer deutlichen Latenz von 300-500ms.

3D-Drucker kalibrierung schreitet voran

Unser 3D-Drucker funktioniert nun ja schon seit ein paar Wochen einwandfrei. Lediglich die Ergebnisse liessen noch zu wünschen übrig.

Daher haben Lars und ich uns gestern Abend daran gesetzt die Druckqualität zu steigern.

Das aktuelle Zwischenerbegnis nach vielen Stunden Optimieren kann sich auch schon sehen lassen.

Auf dem Bild habe ich einmal ein auf unseren drucker gedrucktes Teil neben ein Teil gestellt, welches auf einem professionellen Drucker gedruckt wurde.

Das schwarze Teil ist von uns.

Privacy Monitor

Der Monitor ohne Polfilterfolie

alter Monitor, zu viel Zeit -> Privatsphäre Monitor

  1. Monitor zerlegen
  2. Folie zerschneiden und abziehen
  3. Die Folie für eine Plastikbrille zuschneiden und einsetzen

So sieht das Ergebnis dann aus.

Hackmontor durch die Polfilterbrille

Hackmontor durch die Polfilterbrille



3D Drucker Progress

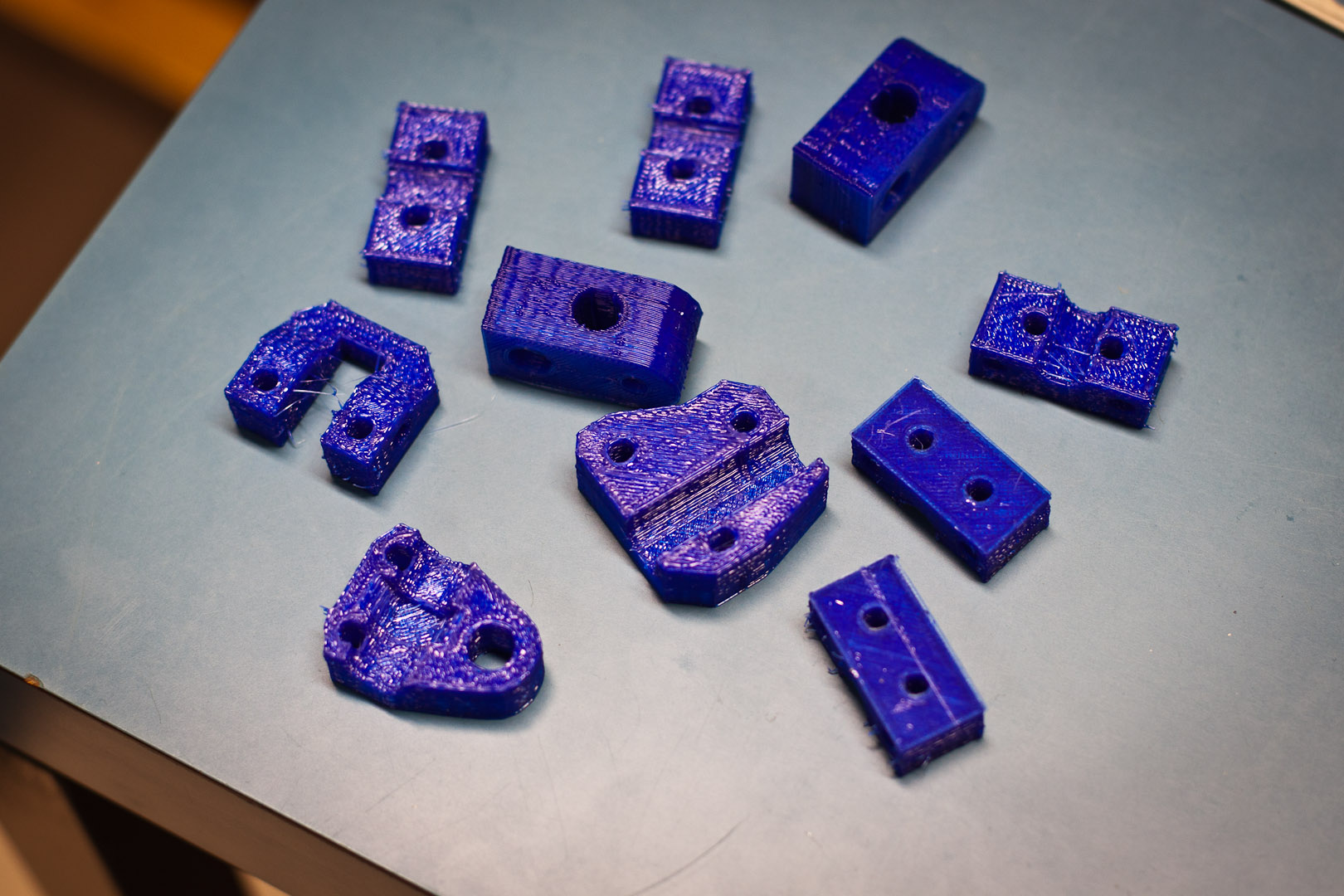

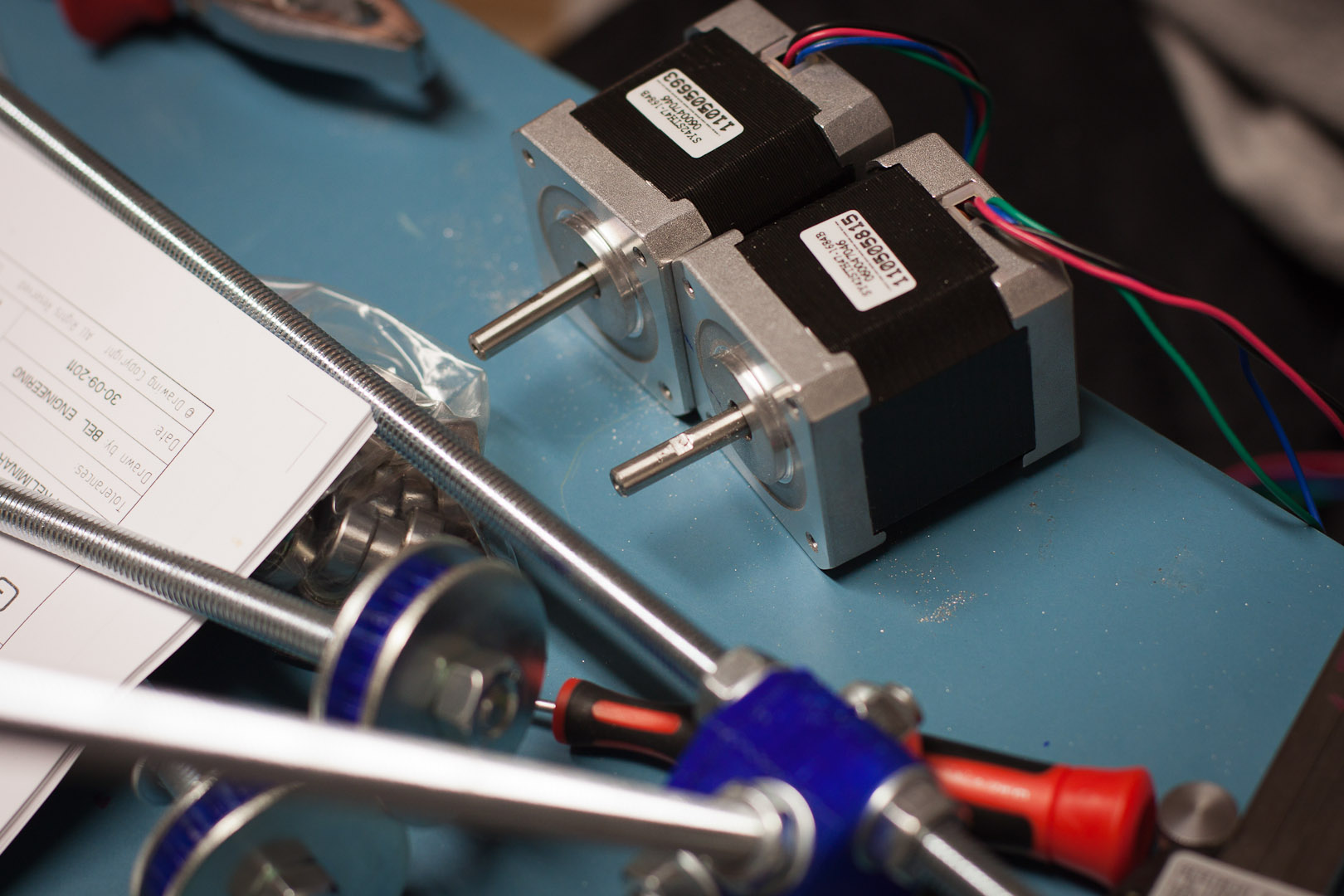

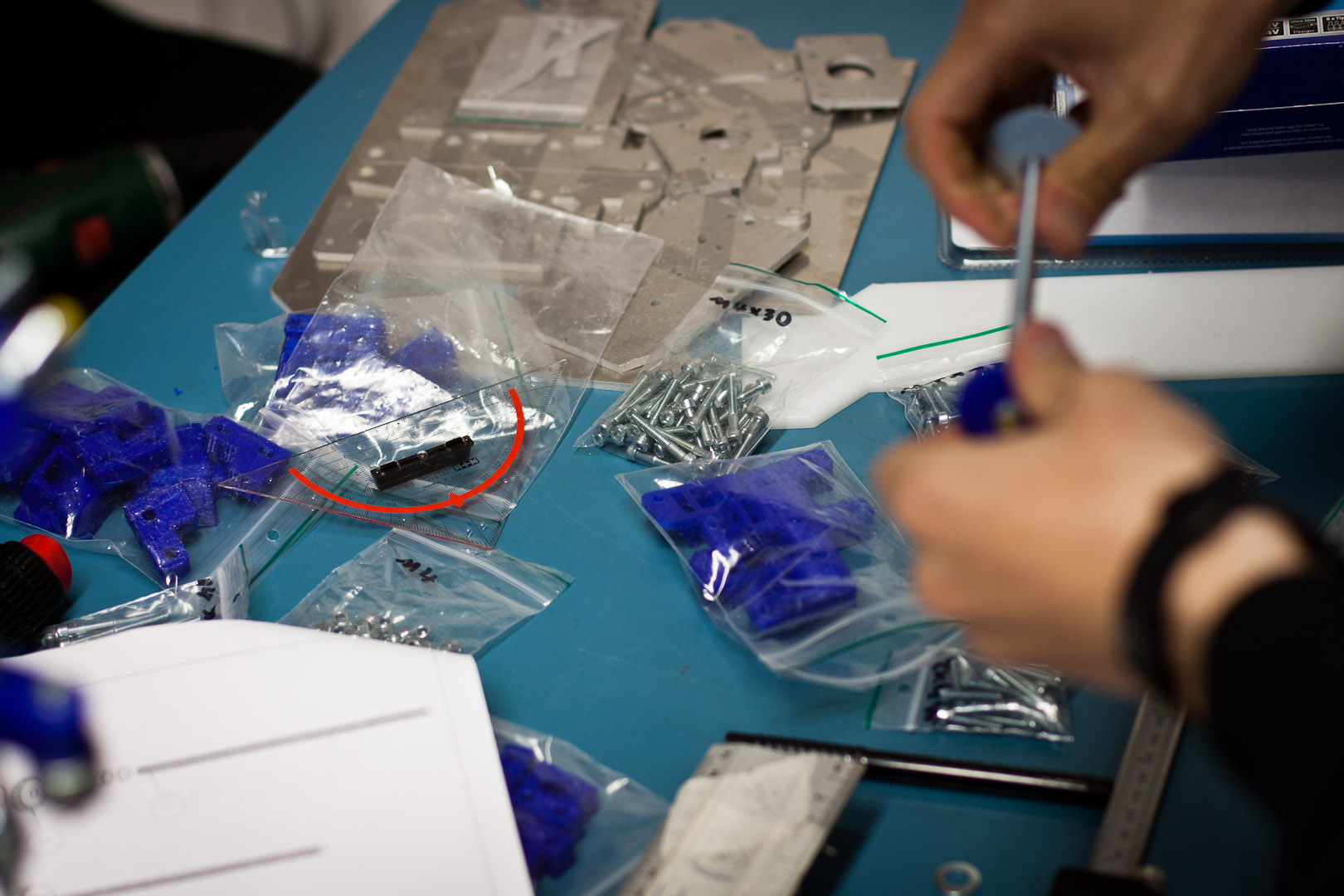

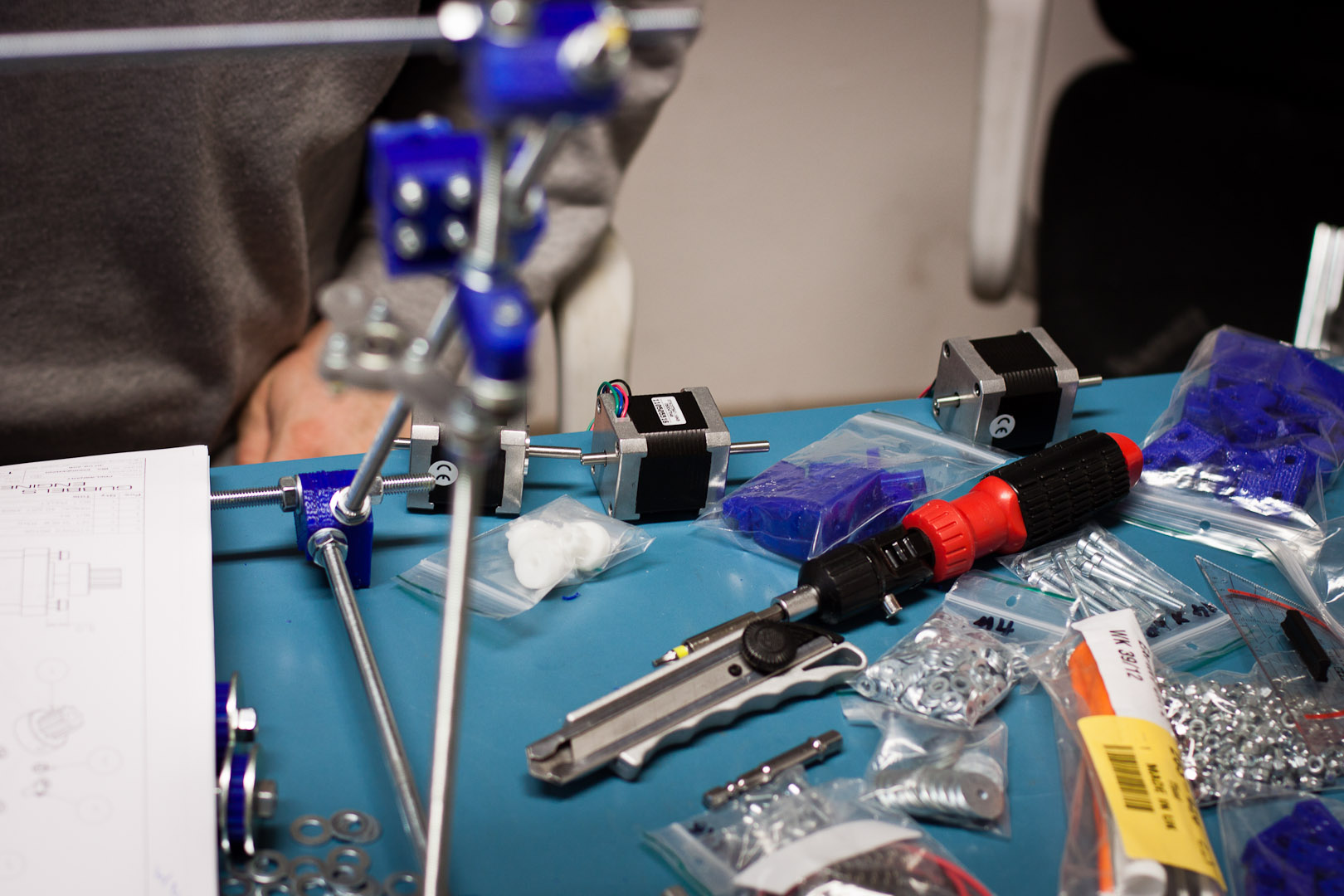

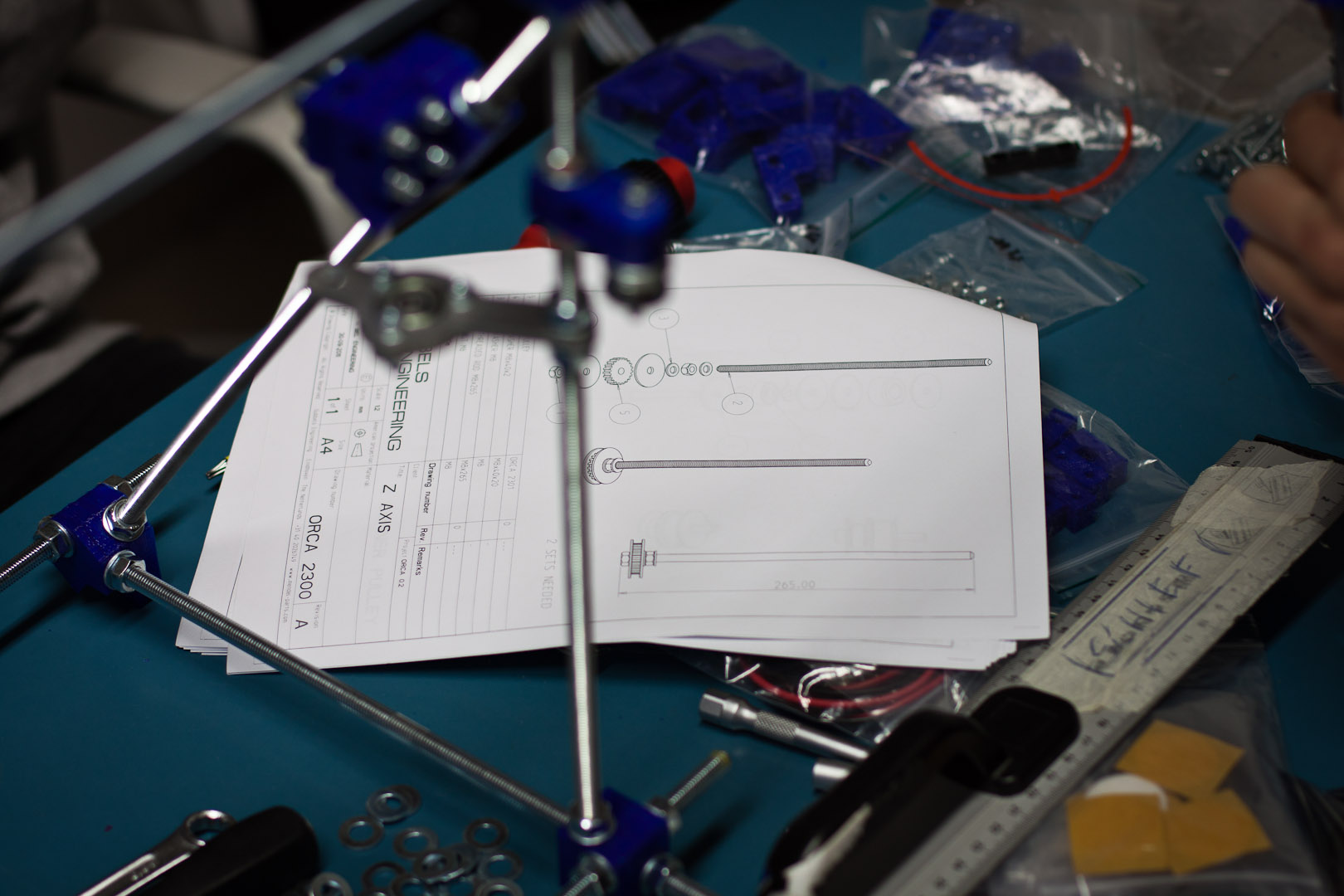

Nach längerer Wartezeit ist nach dem Eintreffen der ersten größeren Teilmengen für das Moodlight-Projekt nun der 3D Drucker in Einzelteilen geliefern worden.

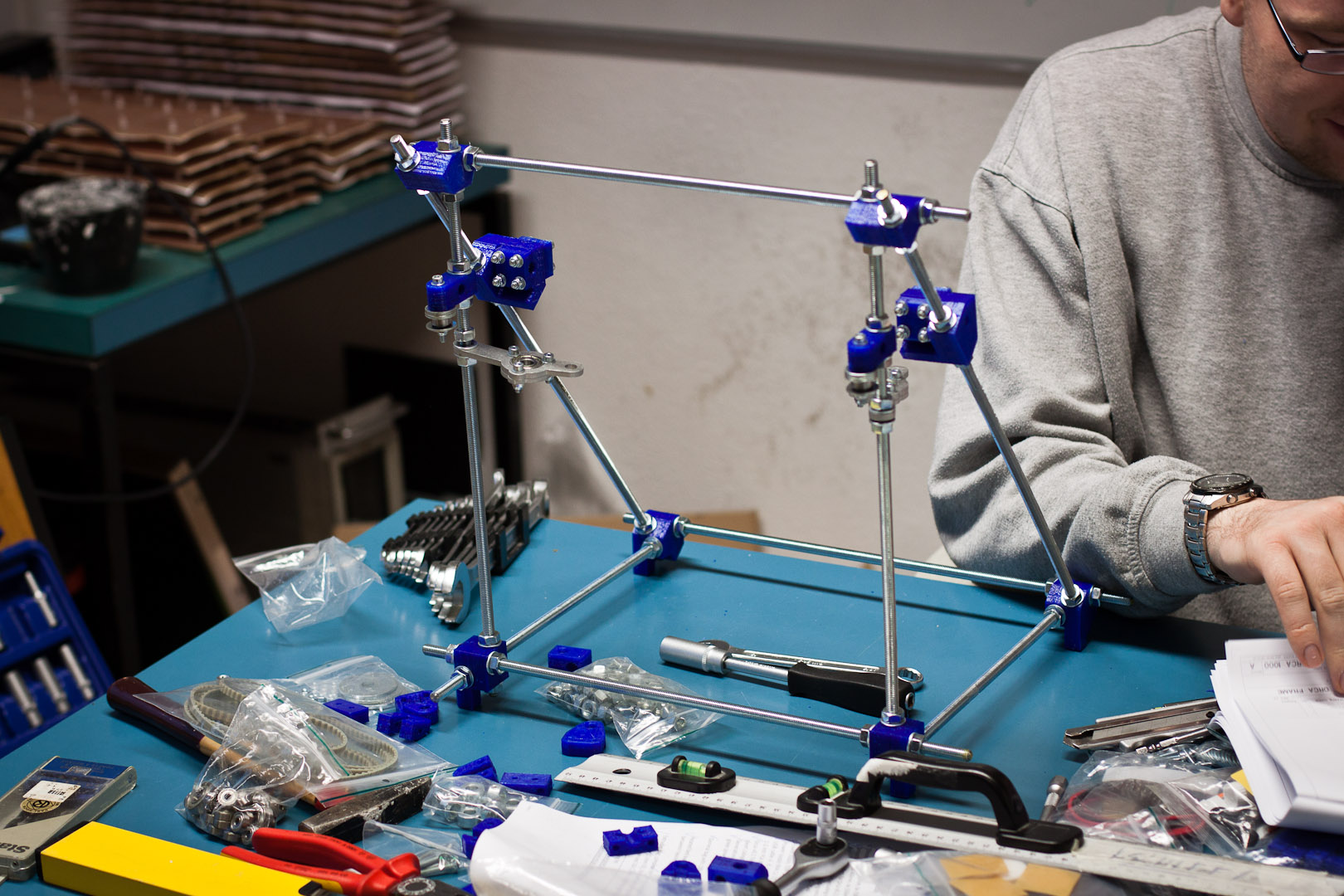

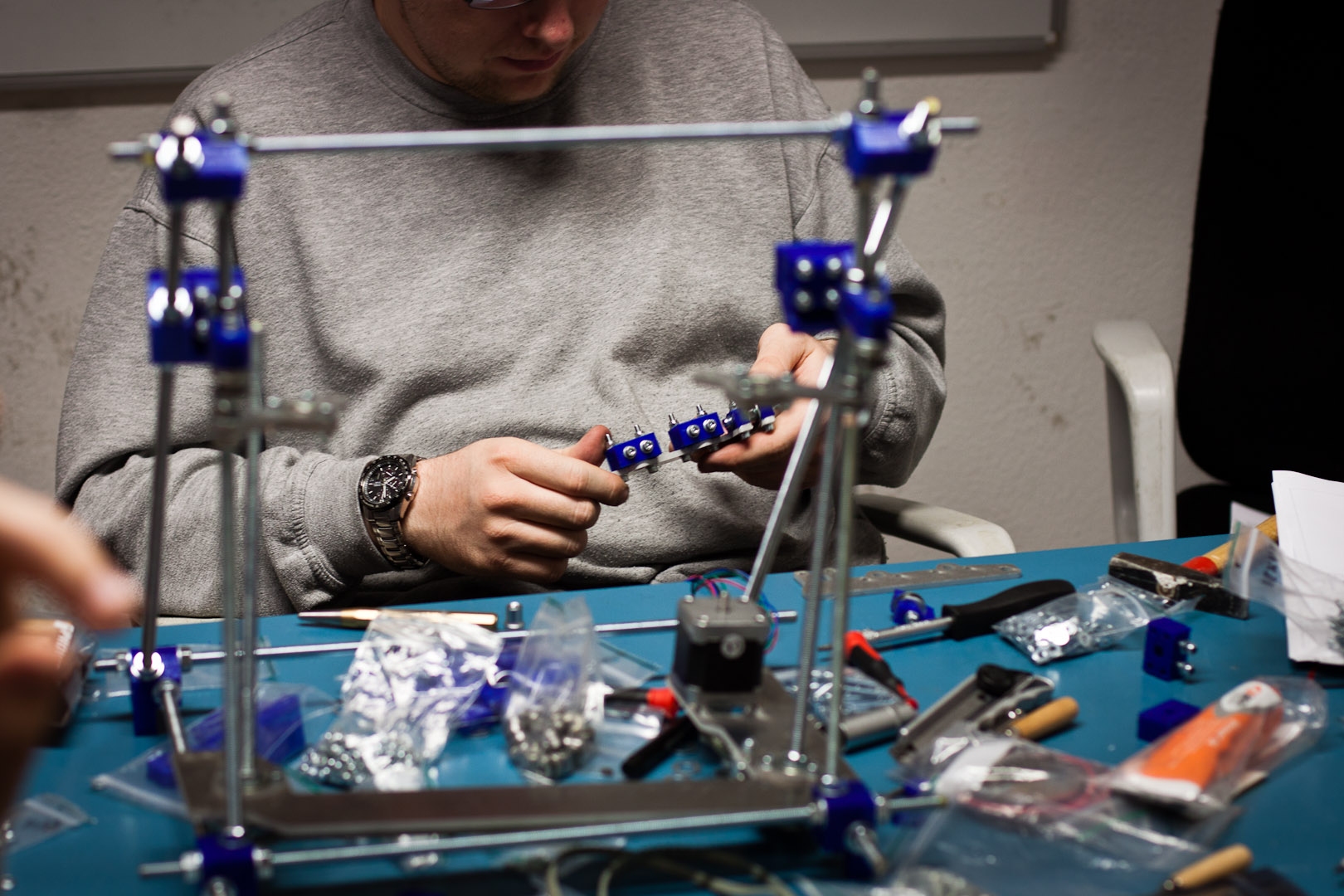

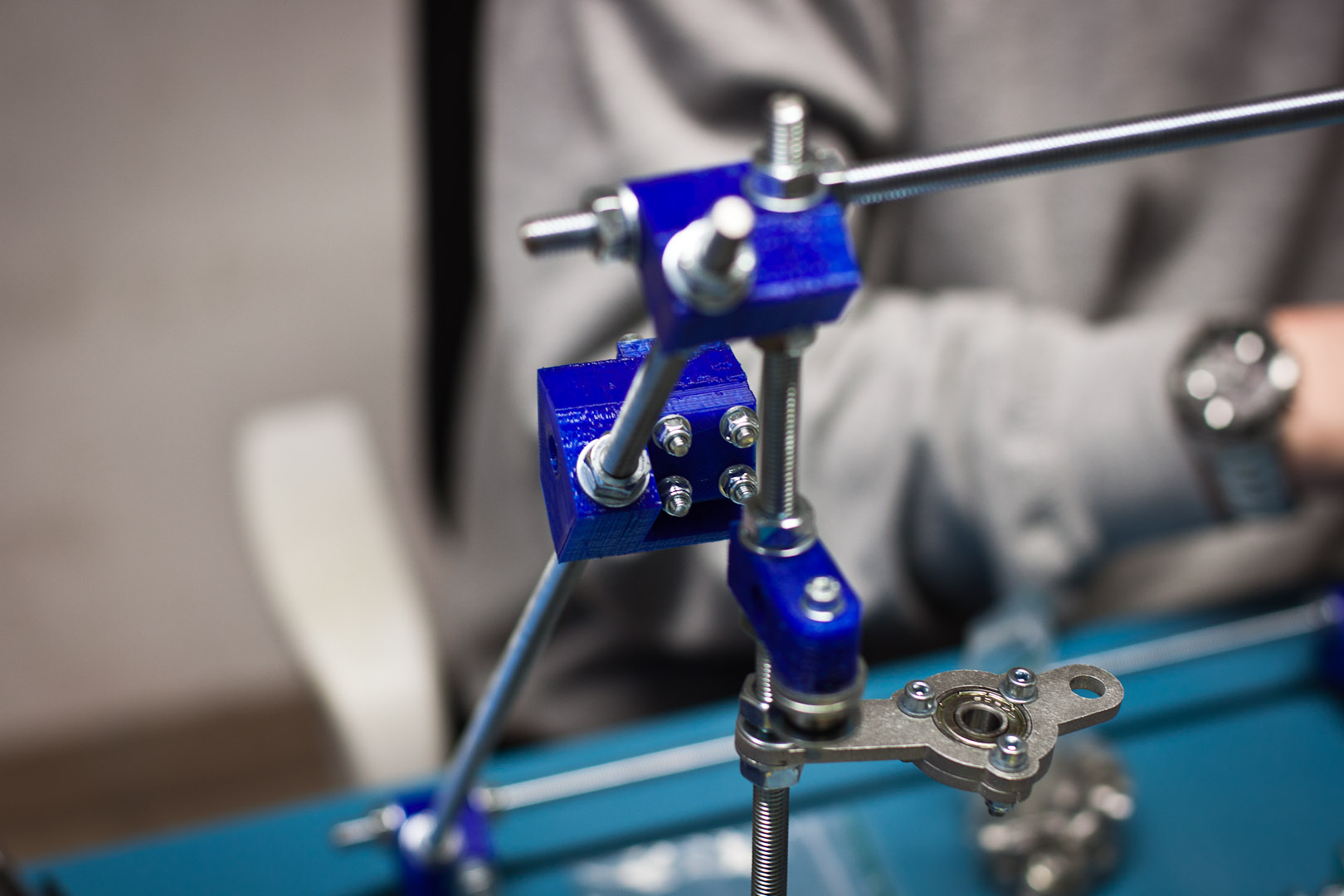

Gestern wurde mit dem Zusammenbau begonnen.
